MUST PV1800 ECO SERIES

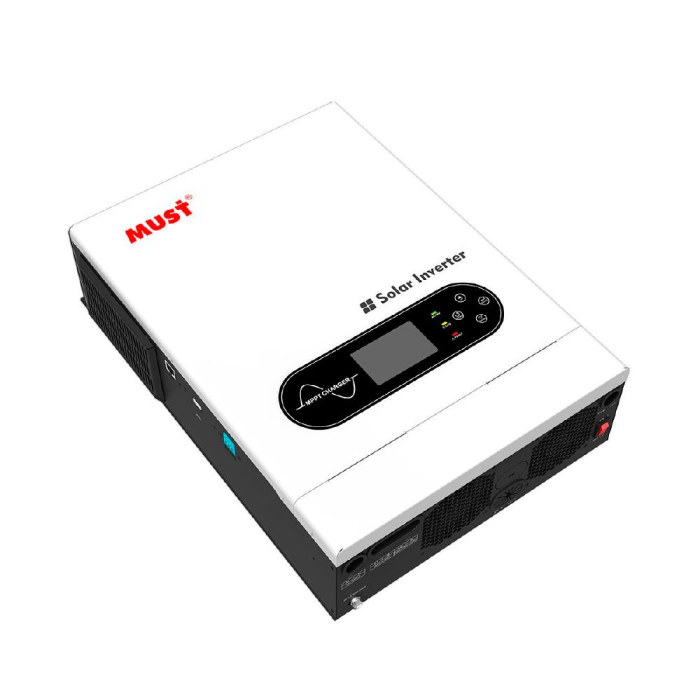

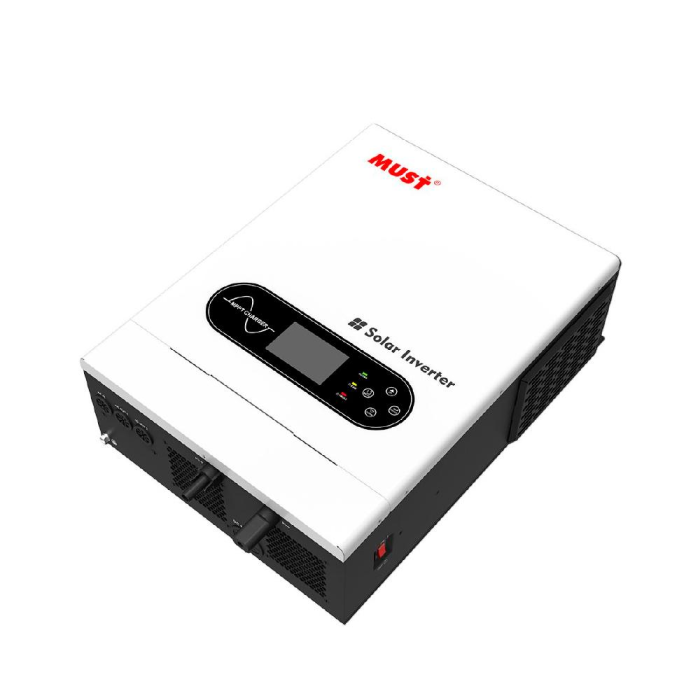

Гибридный инвертор MUST PV18-4024 ECO
Автономный центр резервного и солнечного электропитания: чистая синусоида, мощность до 4000 Вт, аккумуляторная система 24 В, высоковольтный MPPT-контроллер 100 А и сетевое зарядное устройство 60 А.
4000 Вт номинальная мощность | 24 В аккумуляторная система | MPPT 100 А солнечная зарядка | 450 В DC максимальный Voc PV |
Резервное питание и солнечная энергия в одном корпусе
MUST PV18-4024 ECO объединяет инвертор с чистой синусоидой, автоматический байпас, сетевое зарядное устройство и MPPT-контроллер солнечных панелей. При наличии сети прибор питает подключенную технику и заряжает аккумулятор, а при отключении электроснабжения автоматически переводит нагрузку на резервный источник.
Модель подходит для дома, квартиры, офиса, магазина, мастерской и телекоммуникационного оборудования. Она может обеспечивать питание холодильника, газового котла, циркуляционных насосов, освещения, телевизора, компьютеров и другой техники при условии правильного расчета суммарной мощности и пусковых токов.
Почему версия ECO удобна в реальной системе

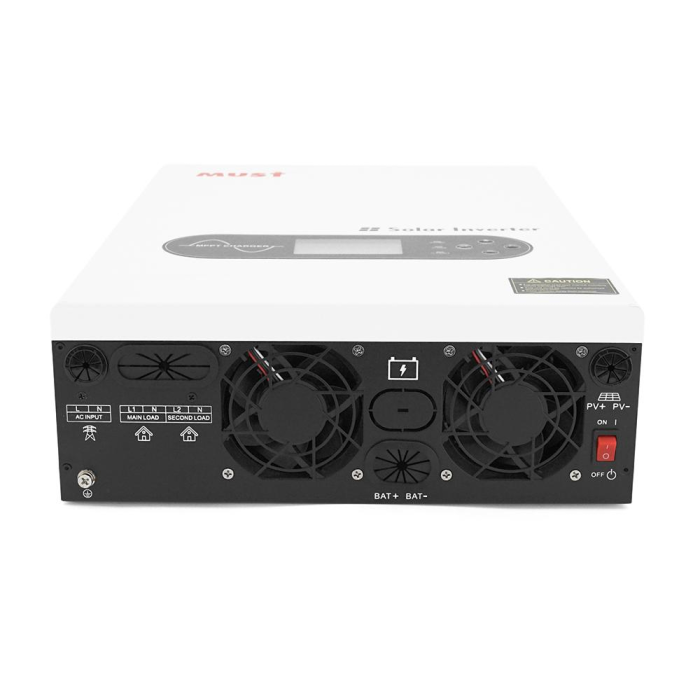

| Два выхода нагрузки | Раздельные выходы Main Load и Second Load позволяют выделить приоритетную технику и управлять второстепенной нагрузкой. |
| Работа без АКБ | При достаточной мощности солнечных панелей инвертор может питать нагрузку без подключенного аккумулятора. |
| Чистая синусоида | Корректная форма выходного напряжения для котлов, насосов, холодильников, компьютеров и чувствительной электроники. |
| Связь с LiFePO4 BMS | Интерфейсы CAN и RS485 поддерживают обмен данными с совместимыми литиевыми аккумуляторами. |

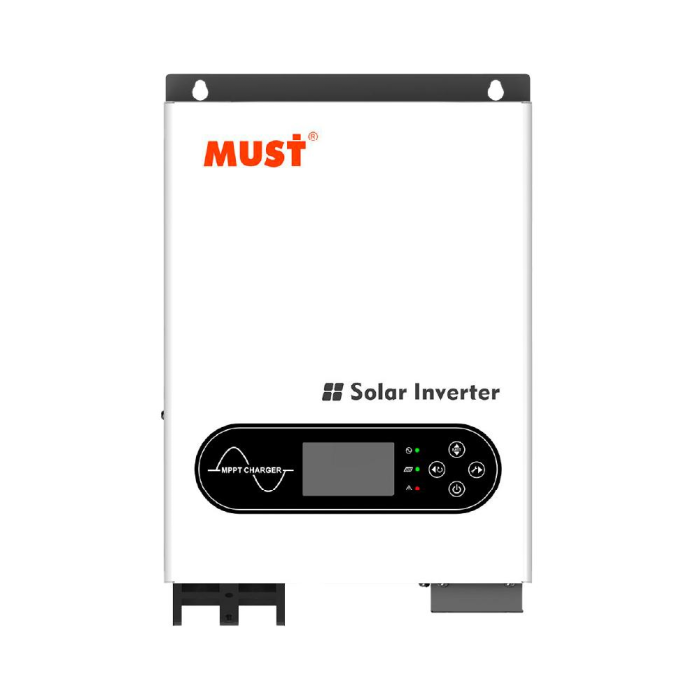

| Гибкие приоритеты | На LCD-панели настраиваются приоритет источника питания, зарядный ток и параметры аккумуляторной системы. |
Мощность и выход инвертора
| Бренд / модель | MUST PV18-4024 ECO |
| Тип | Автономный гибридный солнечный инвертор с байпасом |
| Номинальная мощность Main Load + Second Load | 4000 ВА / 4000 Вт |
| Мощность при работе от аккумулятора | 3500 ВА / 3500 Вт |
| Пиковая мощность | 7000 Вт |
| Форма выходного сигнала | Чистая синусоида |
| Выходное напряжение | 230 В AC ±5%, настраиваемое |
| Выходная частота | 50/60 Гц, автоматическое определение |
| Пиковый КПД инвертора | 90-93% |
Сеть, байпас и автоматическое переключение
| Номинальное напряжение сети | 230 В AC |
| Диапазон входного напряжения, UPS | 170-280 В AC |
| Диапазон входного напряжения, APL | 90-280 В AC |
| Диапазон VDE4105 | 184-253 В AC |
| Частота сети | 50/60 Гц, автоматическое определение |
| Время переключения | 10 мс в режиме UPS/VDE4105; 20 мс в режиме APL |
Аккумулятор и зарядка
| Номинальное напряжение АКБ | 24 В DC |
| Входной ток DC по шильдику | 150 А |
| Поддерживаемые типы АКБ | Flooded, AGM, GEL, свинцово-кислотные и литиевые аккумуляторы с подходящими параметрами |
| Максимальный ток зарядки от сети | 60 А |
| Максимальный общий ток зарядки | 100 А |
| Напряжение плавающего заряда | 27,4 В DC |
| Защита от перезаряда | 30 В DC |
| Алгоритм зарядки | 3-ступенчатый для Flooded/AGM/GEL/свинцовых АКБ; 4-ступенчатый для литиевых АКБ |
Солнечный MPPT-контроллер
| Тип контроллера | MPPT |
| Максимальная мощность массива PV | 4000 Вт |
| Рабочий диапазон MPPT | 60-360 В DC |
| Максимальное напряжение холостого хода PV | 450 В DC |
| Максимальный входной ток PV | 18 А |
| Максимальный ток солнечной зарядки | 100 А |
Интерфейсы, размеры и условия эксплуатации
| Интерфейсы связи | USB, Wi-Fi, RS485, CAN |
| Wi-Fi | Предусмотрен порт; наличие Wi-Fi-модуля зависит от комплектации |
| Пылезащитный комплект | Предусмотрен |
| Степень защиты | IP20, установка внутри сухого помещения |
| Рабочая температура | от -10 до +50 °C |
| Температура хранения | от -15 до +60 °C |
| Допустимая влажность | 5-95%, без конденсации |
| Размер устройства, Ш × В × Г | 318 × 454 × 122,5 мм |
| Вес нетто / брутто | 8,0 / 9,5 кг |
Важно при подборе и подключении
Для системы 24 В используются совместимые аккумуляторы или батарейная сборка с номинальным напряжением 24/25,6 В. Ток зарядки необходимо ограничить в соответствии с паспортом аккумулятора и возможностями его BMS.
Напряжение холостого хода последовательной цепочки солнечных панелей не должно превышать 450 В DC даже при минимальной расчетной температуре. Рабочее напряжение массива должно находиться в диапазоне MPPT 60-360 В DC, а входной ток не должен превышать 18 А.
Номинал 4000 Вт относится к суммарному выходу Main Load + Second Load. При работе только от аккумулятора паспортная мощность модели составляет 3500 Вт.
Это автономный инвертор с байпасом, а не сетевой инвертор для продажи электроэнергии в общую сеть. Монтаж, защитную автоматику, сечение кабелей и заземление должен подбирать квалифицированный специалист.
MUST PV18-4024 ECO: мощная основа резервной системы 24 В
Чистая синусоида, два выхода нагрузки, MPPT 100 А и возможность работы с солнечными панелями делают эту модель практичным решением для дома и бизнеса. Инвертор помогает сохранить работу основной техники при отключениях и дает возможность постепенно дополнить систему аккумулятором и солнечным массивом.
