MUST PV1800 ECO SERIES

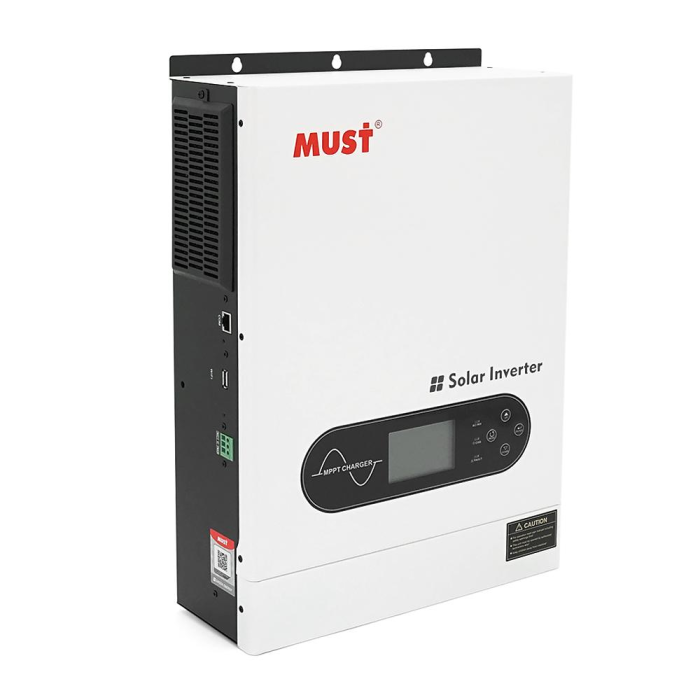

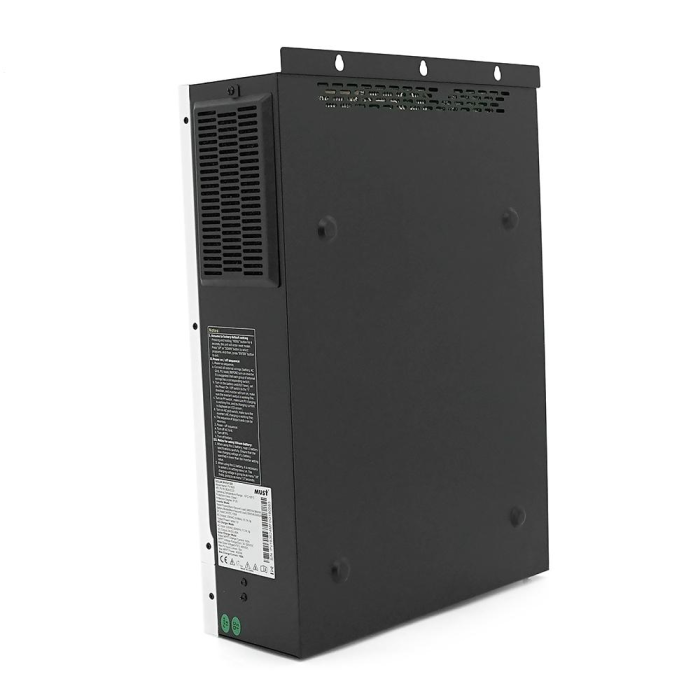

Гибридный солнечный инвертор MUST PV18-3624 ECO
Полноценный центр резервного и солнечного электропитания: инвертор 3600 Вт, аккумуляторная система 24 В, MPPT-контроллер 100 А и сетевое зарядное устройство 60 А в одном компактном корпусе.
3600 Вт номинальная мощность | 24 В аккумуляторная система | MPPT 100 А солнечная зарядка | 6000 Вт пиковая мощность |
Стабильное питание при отключениях и экономия с солнечными панелями
MUST PV18-3624 ECO объединяет инвертор с чистой синусоидой, автоматический байпас, сетевое зарядное устройство и высоковольтный MPPT-контроллер. При наличии сети прибор питает нагрузку и заряжает аккумулятор, а при отключении автоматически переводит подключённую технику на резервное питание.
Чистая синусоида подходит для чувствительной электроники и оборудования с электродвигателями: холодильника, газового котла, циркуляционных насосов, компьютеров, телевизора, освещения и систем связи. Фактический состав нагрузки подбирают с учётом суммарной мощности и пусковых токов.
Почему версия ECO удобна в реальной системе

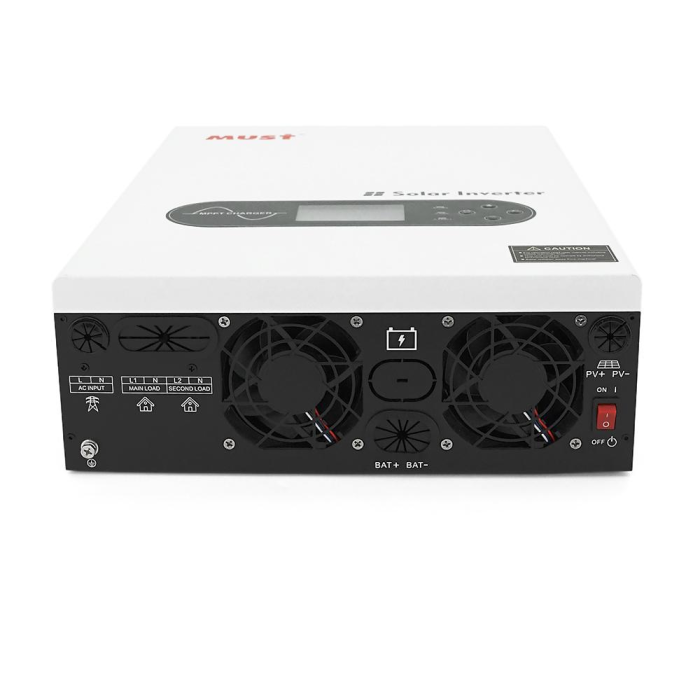

| Два выхода нагрузки | Основной и второстепенный выходы помогают оставить приоритетное питание для действительно важной техники. |
| Работа без аккумулятора | Инвертор способен питать нагрузку от солнечных панелей без подключённой батареи при достаточной солнечной мощности. |
| Связь с LiFePO4 BMS | Интерфейсы CAN и RS485 позволяют организовать обмен данными с совместимой литиевой батареей. |
| Гибкие приоритеты | На LCD-панели настраиваются рабочий режим, источник питания нагрузки, зарядный ток и параметры аккумулятора. |
| Защита оборудования | Предусмотрена защита от перегрузки, короткого замыкания и глубокого разряда аккумулятора. |
Мощность и выход инвертора
| Бренд / модель | MUST PV18-3624 ECO |
| Тип | Высокочастотный автономный гибридный солнечный инвертор |
| Номинальная мощность, основной + второстепенный выход | 3600 ВА / 3600 Вт |
| Мощность в режиме работы от АКБ | 3000 ВА / 3000 Вт |
| Пиковая мощность | 6000 Вт |
| Форма выходного сигнала | Чистая синусоида |
| Выходное напряжение | 230 В AC +/-5%, настраиваемое |
| Выходная частота | 50/60 Гц, автоматическое определение |
| Пиковая эффективность инвертора | 90-93% |
Сеть, байпас и автоматическое переключение
| Номинальное напряжение сети | 230 В AC |
| Диапазон входного напряжения, режим UPS | 170-280 В AC |
| Диапазон входного напряжения, режим APL | 90-280 В AC |
| Диапазон VDE4105 | 184-253 В AC |
| Частота сети | 50/60 Гц, автоматическое определение |
| Время переключения | 10 мс в режиме UPS/VDE4105; 20 мс в режиме APL |
Аккумулятор и зарядка
| Номинальное напряжение АКБ | 24 В DC |
| Поддерживаемые типы аккумуляторов | Flooded, AGM, GEL, свинцово-кислотные и литиевые аккумуляторы с подходящими параметрами |
| Максимальный ток зарядки от сети | 60 А |
| Максимальный общий ток зарядки | 100 А |
| Напряжение плавающего заряда | 27,4 В DC |
| Защита от перезаряда | 30 В DC |
| Алгоритм зарядки | 3-ступенчатый для Flooded/AGM/GEL/свинцовых АКБ; 4-ступенчатый для литиевых АКБ |
Солнечный MPPT-контроллер
| Тип контроллера | MPPT |
| Максимальная мощность массива солнечных панелей | 4000 Вт |
| Рабочий диапазон MPPT | 30-320 В DC |
| Максимальное напряжение холостого хода PV | 400 В DC |
| Максимальный входной ток PV | 18 А |
| Максимальный ток солнечной зарядки | 100 А |
| Работа без аккумулятора | Поддерживается при достаточной мощности солнечного массива |
Интерфейсы, размеры и условия эксплуатации
| Интерфейсы связи | USB, Wi-Fi, RS485, CAN |
| Дополнительные подключения | Порт Wi-Fi, сухой контакт, интерфейс CAN для совместимой литиевой BMS |

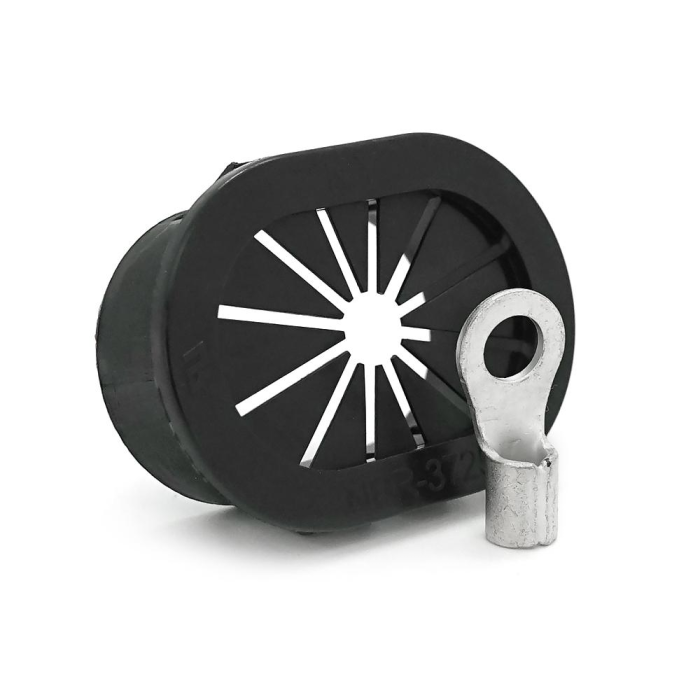

| Пылезащитный комплект | Предусмотрен |
| Рабочая температура | от -10 до +50 °C |
| Температура хранения | от -15 до +60 °C |
| Допустимая влажность | 5-95%, без конденсации |
| Размер устройства, Ш x В x Г | 318 x 454 x 122,5 мм |
| Размер упаковки | 544,5 x 410 x 200 мм |
| Вес нетто / брутто | 7,8 / 9,3 кг |
| Сертификация | CE |
Важно при подборе и подключении
Для формирования системы 24 В используются совместимые аккумуляторы или батарейная сборка с номинальным напряжением 24/25,6 В. Зарядный ток необходимо ограничить в соответствии с паспортом аккумулятора и возможностями его BMS.
Напряжение холостого хода последовательной цепочки солнечных панелей не должно превышать 400 В DC даже при минимальной расчётной температуре. Рабочее напряжение массива должно находиться в диапазоне MPPT 30-320 В DC, а входной ток не должен превышать 18 А.
Монтаж, защитную автоматику, сечение кабелей и заземление должен подбирать квалифицированный специалист с учётом мощности нагрузки и пусковых токов.
MUST PV18-3624 ECO: практичная основа резервной системы 24 В
Мощности достаточно для основных бытовых потребителей, MPPT 100 А позволяет эффективно использовать солнечный массив, а два выхода помогают отделить приоритетную нагрузку от второстепенной. Хороший выбор для дома, офиса, магазина, мастерской или телекоммуникационного оборудования.
